【介绍】
电穿孔是功能强大的将核酸、蛋白及其它分子导入多种细胞的高效技术。通过高强度的电场作用，瞬时提高细 胞膜的通透性，从而吸收周围介质中的外源分子。这种技术可以将核苷酸、DNA 与RNA、蛋白、糖类、染料及病 毒颗粒等导入原核和真核细胞内。电转化相对其它物理和化学转化方法，是一种有价值和有效的替代方法。
Gene Pulser Xcell 系统的设计，基于Bio-Rad 15 年来在电转化技术上经验积累，它提供指数波和方波波型选择、 系统配置选择及友好的用户界面。
主要特点
指数波和方波波型确保所有细胞类型（原核及真核）均可获得最佳 的电转化效果
Bio-Rad 专利的* PulseTrac 电路和电弧保护设计，确保可重复性 并保护样品
模块化设计可根据研究需要选择系统
用户友好的数字化界面，具有直观的编程以控制所有参数， 包括附属模块的参数
包括人工操作、预设规程、用户规程、一个优化规程及其它先进 功能等程序选择
* 美国专利4,750,100 和4,910,140。
指数波或方波脉冲选择
Gene Pulser Xcell 系统可产生指数波和方波波型，使你选择最 适合你细胞的波型与规程。指数波和方波均能有效地用于电转化及 电融合。电穿孔波型对不同类型细胞的转化效率有很重要的影响。

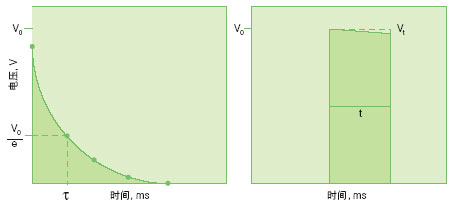

左，指数衰变脉冲。当一个充电至电压为V 0 的电容器放 电到细胞，加在细胞上的电压随时间以指数方式下降。从 起始电压下降到V0 / e 所需的时间称为为时间常数τ, 一 种方便的脉冲时间表达方式。
右，方波脉冲。放电到样品后截断电容器脉冲可产生方 波脉冲。脉冲时间为细胞被放电的时间。所有方波设备都 会产生细微的电压下降。这种电压下降称为脉冲下垂，并 以起始电压的百分比计量。
PulseTrac 电路和电弧保护提供可靠的、可重复的和安全的性能
Bio-Rad 独创的专利微处理器控制电路能为任何规程提供可重复的结果，无论使用何种介质，它所产生的电压 值可在全世界范围内测试。PulseTrac 电路和电弧保护：
确保电压准确地传送到电击杯
把CE 模块中的低压电容器精确度从20% 提升到10%
便于电容器再校正，以保持精确的脉冲指标，修正电容器随着时间而发生的偏移
提供脉冲前样品电阻测量
当脉冲或电路中断时，可安全地自动放电
降低电弧危险，保护设备及样品
用户友好界面，便于编程和控制
主单元上的图形界面可控制包括任何连接的附属模块在内的所有功能。界面由一个通过功能键和字母数字键盘 操作的屏幕组成。根据屏幕提示进行简便而直观的编程。屏幕用于编程和显示储存与设定的程序、运行参数以及波 型。规程包括：
人工编程以输入或编辑方波或指数衰变脉冲的所有参数
辅助编程需要的时间常数
预设有适合常用细菌、真菌和哺乳动物细胞株的优化程序
优化规程
根据不同的波型选择，显示时间常数、实际电压、脉冲间隔和脉冲时间等参数
储存和调用前100 个实验的脉冲参数
预优化规程，可快速选择程序
这项功能为每个细胞株提供一组专用的预优化参数。
提供以下细胞株的预设程序
提供以下细胞株的预设程序
| 哺乳动物 |
细菌 |
真菌 |
| CHO |
Escherichia coli |
Saccharomyces cerevisiae |
| COS-7 |
Agrobacterium tumefaciens |
Pichia pastoris |
| 3T3 |
Pseudomonas aeruginosa |
Candida albicans |
| 293 |
Staphylococcus aureus |
Schizosaccharomyces pombe |
| HeLa |
Bacillus cereus |
Dictyostelium discoideum |
| BHK21 |
Streptococcus pyrogenes |
|
| A549 |
Lactobacillus plantarum |
|
| CV1 |
|
|
| K562 |
|
|
| HL60 |
|
|
| Jurkat |
|
|
| HuT78 |
|
|
这些细胞株的详细参数及制备电感受态细胞的详细信息可查询Gene Pulser Xcell 系统指导手册或 discover.bio-rad.com 网站。

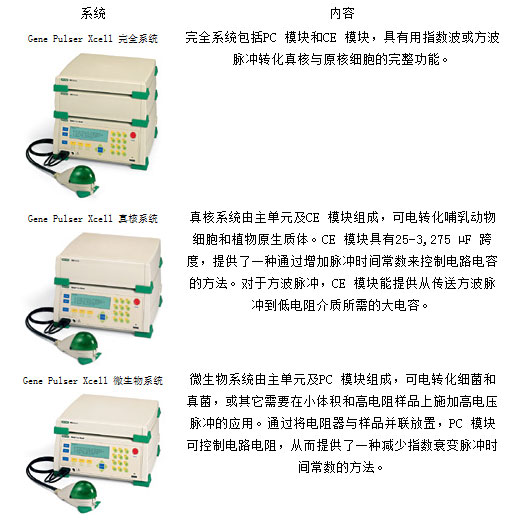

选择你所需要的系统
Gene Pulser Xcell 是由一个主单元、2 个附属模块（CE 与PC 模块）及ShockPod 电击槽组成的模块式电穿 孔系统。CE 模块与Gene Pulser Xcell 主单元配合使用可电转化多数真核细胞（包括哺乳动物细胞和植物原生质 体）。PC 模块建议用于细菌和真菌的电转化，或其它需要在小体积和高电阻样品上施加高电压脉冲的应用。系统有 3 种组合。
Gene Pulser Xcell 选择系统
ShockPod 电击槽可更简单快速地处理样品
创新的ShockPod 槽设计适合单手操作，可快速而简便地单手操作一个电 击杯。只需抓住ShockPod 前部就能打开槽盖。电击杯狭槽的设计可确保电击 杯只能以正确的方向插入。
ShockPod 拥有安全的联锁装置，避免ShockPod 打开时脉冲传送到电 击杯。
【技术指标】
Gene Pulser Xcell 完全系统
包括主单元、CE模块、PC模块 |
|
| 输出 |
波型：指数衰变或方波
电压： 10–3,000 V |
| 电容 |
10–500 V, 25–3,275 µF , 25 µF 增量
500–3,000 V, 10, 25, 50 µF |
| 电阻（并联） |
50–1,000 ＆#8486; ,50 ＆#8486; 增量，加无穷大 |
| 样品电阻 |
10–2,500 V 内，最小20 ＆#8486;
2,500–3,000 V 内，最小600 ＆#8486; |
| 方波时间 |
10–500 V: 持续时间0.05–10 ms ,0.05 ms 增量；
持续时间10–100 ms ,1 ms 增量，1–10 个脉冲，间隔0.1–10 s
500–3,000 V:
持续时间0.05-5 ms，0.05 ms 增量，1-2 个脉冲， 最小间隔5s |
Gene Pulser Xcell 真核系统
包括主单元、CE 模块； |
|
| 输出和其他规格 |
除了无并联电阻外，输出等与完全系统相同 |
| Gene Pulser Xcell 微生物系统 |
|
| 包括主元件、PC 模块 |
|
| 输出 |
波型：指数衰变或方波
电压：200–3,000 V |
| 电容 |
10, 25, 50 µF |
| 电阻（并联） |
50–1,000 ＆#8486; 增量50 ＆#8486; ，加无穷大 |
| 样品电阻 |
200–2,500 V 内，最小20 ＆#8486;
2,500–3,000 V 内，最小600 ＆#8486; |
| 方波时间 |
持续时间0.05–5 ms ， 0.05 ms 增量，1-2 个脉冲，最小间隔5s |
| Gene Pulser Xcell 主单元 |
|
| 输出 |
波型：指数衰变或方波
电压：200–3,000 V |
| 放电电容 |
10, 25, 50 µF |
| 样品电阻 |
200–2,500 V 内，最小20 ＆#8486;
2,500–3,000 V 内，最小600 ＆#8486; |
| 方波时间 |
持续时间0.05–5 ms ， 0.05 ms 增量，1-2 个脉冲，最小间隔5s |
| 常规 |
|
| 输入电压 |
100–120 VAC 或220–240 VAC, 50/60 Hz |
| 电源 |
最大240 W (在短放电过程中) |
| 工作环境 |
温度0–35°C, 湿度0–95% （无冷凝水） |
| 安全认证 |
EN61010, EMC EN61326 A 级安全认证 |
| 大小(W x D x H) |
主单元：31 x 30 x 14 cm
CE 模块： 31 x 28 x 9 cm
PC 模块： 31 x 28 x 5 cm |
| 重量 |
主单元： 6.6 公斤
CE 模块： 3.1 公斤
PC 模块：1.9 公斤 | |
